(1)布袋除尘系统

袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入袋式除尘器地,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。

低压脉冲袋式除尘器主要由袋室(箱体)、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风总管、进风支管、进风分风板、卸灰阀、支架以及楼梯平台等组成。顶部脉冲阀设有防雨罩。

技术特点

A、清灰效果好,除尘效率高,可达99.9%以上。出口排放确保30mg/Nm3以下。

B、滤袋布置合理,滤袋间设有合理的空气通道,滤袋过滤负荷均匀,滤袋寿命长,一般可达1-2年以上。

C、箱体中进风,既能截留大部分粗颗粒粉尘直接落入灰斗,又能改善气流分布,同时可有效地防止粉尘直接冲刷滤袋,以延长其寿命。

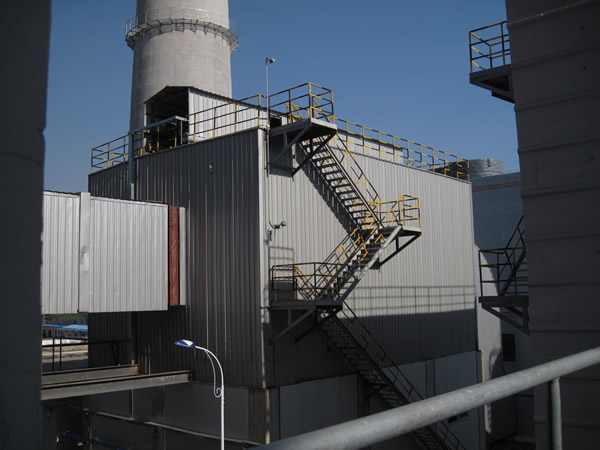

布袋除尘器


(2)电除尘器

电除尘器是利用电力进行除尘的装置,是净化含尘气体最有效的环保设备

之一,广泛应用于电力、冶金、建材、化工等行业。

电除尘器具有以下明显的优点:

1. 除尘效率高:设计合理的电除尘器除尘效率可达到 99%以上。

2. 阻力损失小:一般电除尘器的阻力小于 294Pa,有的阻力要求更高。

3. 能处理高温烟气:一般电除尘器用于处理 250℃以下的烟气,经特殊设计,可处理 350℃甚至 500℃以上的烟气。

4. 能处理大的烟气量。

5. 能捕集腐蚀性强的物质:采用特殊结构的电除尘器可捕集腐蚀性强的物质。

6. 运行费用低:由于运动部件少,电耗低,正常情况维护工作量小,相应的日常运行费用低。

7. 对不同粒径的粉尘进行分类捕集。

电除尘器的分类方法很多,主要有以下几种:

按清灰方式分为干式、半湿式、湿式电除尘器及雾状粒子捕集器。

干式电除尘器易产生粉尘二次飞扬。

湿式电除尘器需进行二次处理。

按烟气在电除尘器内的运动方向分为立式和卧式电除尘器。

烟气在电除尘器内自下而上作垂直运动的称为立式电除尘器。

烟气在电除尘器内沿水平方向运动的称为卧式电除尘器。

按电除尘器的形式分为管式和板式电除尘器。

管式电除尘器主要用于处理烟气量小的场合。

板式电除尘器应用广泛。

按收尘板和电晕极的配置分为单区和双区电除尘器。

收尘极与电晕极布置在同一区域内的为单区电除尘器,其应用最为广泛。

收尘极与电晕极布置在两个不同区域内的为双区电除尘器。

按振打方式分为侧部振打和顶部振打电除尘器。

振打清灰装置布置在阴极或阳极的侧部称为侧部振打电除尘器,现应用较多的为挠臂锤振打。兰州、诸暨、西矿、上冶矿等均采用此结构。

振打清灰装置布置在阴极或阳极的顶部称为顶部振打电除尘器。

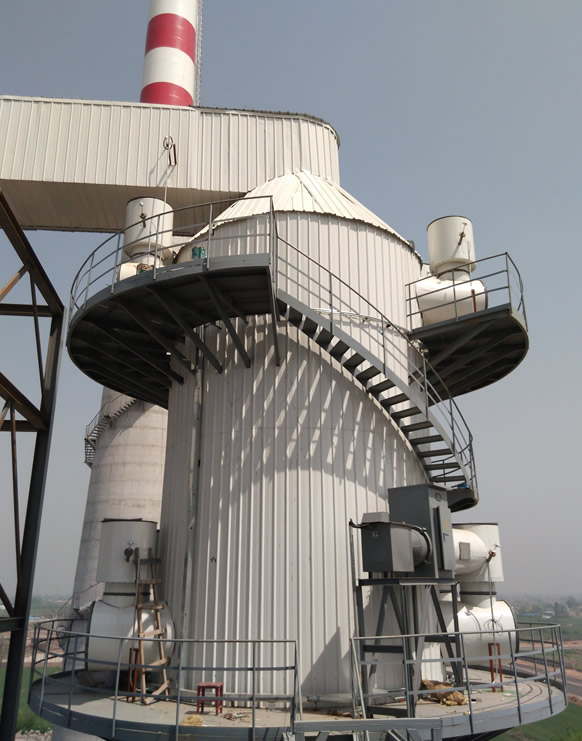

湿式电除尘器
